大型機(jī)架焊接加工的技術(shù)要求
大型機(jī)架焊接加工是目前大型機(jī)械加工中常見(jiàn)的產(chǎn)品，在進(jìn)行大型機(jī)架焊接加工時(shí)我們除了要知道機(jī)架焊接加工的加工要求，還應(yīng)當(dāng)要知道大型機(jī)架焊接的技術(shù)要求，大型機(jī)架焊接加工的技術(shù)要求有哪些呢？韻拓機(jī)加工話（gao）你（shu）知（ni）!

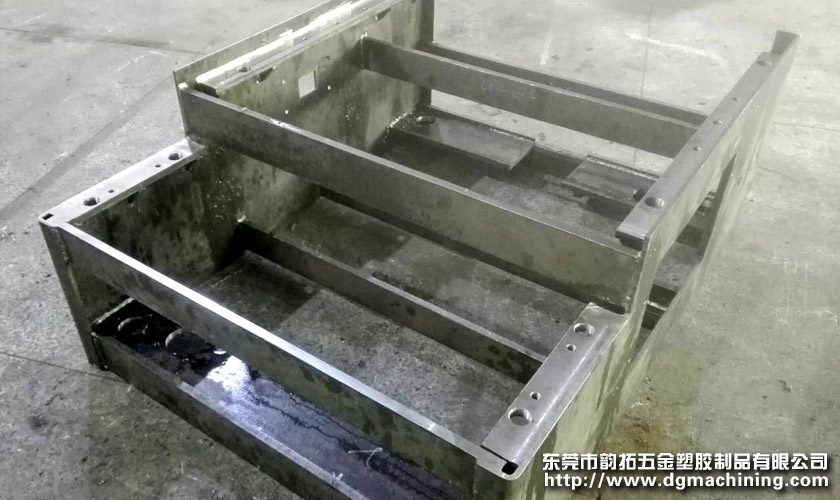

1.機(jī)架焊接口的位置應(yīng)避開(kāi)應(yīng)力集中區(qū)，且便于焊接加工。
2.鋼結(jié)構(gòu)的坡口應(yīng)按加工圖紙規(guī)定進(jìn)行加工。圖紙無(wú)規(guī)定時(shí)，坡口的樣式和尺寸應(yīng)這些原則選用：保證焊接質(zhì)量、填充金屬量少、方便操作、減少焊接應(yīng)力和變形等。
3.機(jī)架焊接件在組裝前應(yīng)將焊接口表面及附近的油、漆、垢、銹、毛刺及鍍鋅層等清除干凈，露出金屬光澤。
4.機(jī)架焊接口的局部間隙過(guò)大時(shí)，應(yīng)設(shè)法修整到規(guī)定尺寸，嚴(yán)禁在間隙內(nèi)加填塞物。
5.大型機(jī)架焊接加工所用的焊條、焊絲和焊劑應(yīng)存放于干燥、通風(fēng)良好、溫度大于5℃，且相對(duì)空氣濕度小于60%的地方。焊接重要部件的焊條，應(yīng)存放于溫度在100～150℃的專用保溫筒內(nèi)，隨用隨取。
6.機(jī)架焊接在組對(duì)時(shí)，應(yīng)將工件墊置牢固， 以防止在焊接和熱處理過(guò)程中產(chǎn)生變形和附加應(yīng)力。
7.除機(jī)架在設(shè)計(jì)時(shí)規(guī)定的冷拉口外，其余焊口禁止使用強(qiáng)力組對(duì)，更不允許利用熱膨脹法對(duì)口，以防引起附加應(yīng)力。
8.為保證機(jī)架焊接的質(zhì)量，焊接場(chǎng)所應(yīng)防風(fēng)、防雨、防雪、防寒等。
9.需要預(yù)熱和焊后熱處理的焊接件，應(yīng)在焊接加工前做好預(yù)熱和后熱的工裝設(shè)備、測(cè)溫儀表及隔熱防護(hù)用品的準(zhǔn)備。
10.在焊接平面上的焊縫時(shí)，要保證縱向焊縫和橫向焊縫（特別是橫向）能夠自由收縮。如焊對(duì)接焊縫，焊接方向要指向自由端。
11.機(jī)架焊接時(shí)先焊收縮量較大的焊縫，如結(jié)構(gòu)上有對(duì)接焊縫，也有角焊縫，應(yīng)先焊收縮量較大的對(duì)接焊縫。
12.機(jī)架焊接加工時(shí)應(yīng)先焊橫向短焊縫。
13.機(jī)架焊接加工時(shí)應(yīng)力較大的焊縫先焊，使內(nèi)應(yīng)力分布合理。
14.變形較大的機(jī)架焊接件，焊接時(shí)可根據(jù)實(shí)際情況合理使用焊接加強(qiáng)筋。
15.多組件構(gòu)成的組合焊接件，應(yīng)采取分步組裝焊接，矯正變形后再進(jìn)行總組合焊接加工。
16.機(jī)架焊接加工完成后應(yīng)對(duì)機(jī)架整個(gè)內(nèi)外表面或部分表面修正和清理。
17.焊接完成后的機(jī)架表面清理應(yīng)采用噴丸處理，可以更好的提高機(jī)架的疲勞強(qiáng)度。
以上17個(gè)是大型機(jī)架焊接加工的技術(shù)要求，焊接工人在進(jìn)行大型機(jī)架焊接加工時(shí)應(yīng)該注意這些技術(shù)要求，才能更好的提高機(jī)架焊接的質(zhì)量。韻拓機(jī)加工是專業(yè)從事大型機(jī)架焊接加工、大型數(shù)控龍門(mén)銑加工的大型機(jī)械加工廠，歡迎來(lái)圖來(lái)樣加工定做！
∷
